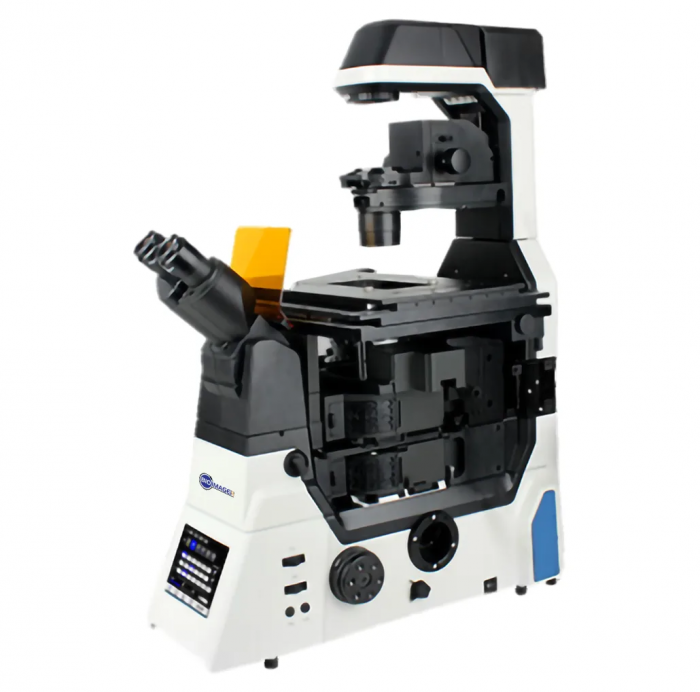

Nexcope NIB1000

NIB1000 — это передовая платформа для микроскопии с полем зрения 25 мм, разработанная для экспериментов, требующих наблюдения за большой площадью.Полностью моторизованный прибор NIB1000 поддерживает несколько режимов микроскопии, включая светлопольную, флуоресцентную, дифференциально-интерференционную и фазово-контрастную. Пользователи могут выбирать между одно- и двухслойными оптическими путями, а дополнительный модуль фокусировки с защитой от дрейфа особенно хорошо подходит для долговременной динамической визуализации живых клеток.

NIB1000 — это стабильная и надежная основа для передовых методов микроскопии, таких как конфокальная микроскопия, микроскопия сверхвысокого разрешения и одномолекулярная микроскопия. Он создан для высокотехнологичных исследовательских лабораторий. Отзывчивый сенсорный интерфейс фиксирует состояние датчиков и привычки пользователя, позволяя легко переключаться между режимами работы одним касанием и плавно управлять моторизованными компонентами.

В сочетании с мощным программным обеспечением для сбора данных и анализа NIB1000 представляет собой масштабируемую и надежную систему, готовую удовлетворить разнообразные экспериментальные потребности и обеспечить точные и воспроизводимые результаты.

Широкое поле зрения 25 мм

В связи с растущим спросом на крупномасштабные, высокопроизводительные и интеллектуальные исследовательские решения ускоренный сбор данных и повышение эффективности стали критически важными. Широкопольная система освещения и флуоресцентная архитектура NIB1000 обеспечивают равномерную визуализацию с высокой яркостью как в режиме светлого поля, так и в режиме флуоресценции.

Большой сенсор и интерфейс визуализации разработаны таким образом, чтобы максимально использовать возможности крупноформатных детекторов, и представляют собой идеальную платформу для визуализации, созданную с учетом стремительного развития технологий в области камер.

Модуль широкоугольной подсветки

Яркая подсветка с широким полем освещения

В модуле подсветки используются мощные светодиодные лампы, обеспечивающие полнополевую яркость и равномерное освещение. Это позволяет получать четкие и стабильные результаты, особенно при использовании DIC с большим увеличением, а также обеспечивает стабильный источник света, идеально подходящий для бесшовного совмещения изображений.

Флуоресцентный отражатель большого диаметра

Оснащенная трубчатой линзой большого диаметра, которая расширяет оптический путь и обеспечивает бесперебойную работу с широкоугольными КМОП-матрицами, система NIB1000 обеспечивает поле зрения 25 мм (FOV) как для светлопольной, так и для флуоресцентной микроскопии.

Этот компактный оптоволоконный осветитель, специально разработанный для флуоресцентной микроскопии с полем зрения 25 мм, оснащен мощным светодиодным блоком, который обеспечивает высокую пропускную способность в широком спектре, включая ультрафиолетовое излучение. Он полностью совместим с флуоресцентными фильтрами большого диаметра, что позволяет получать флуоресцентные изображения с высоким соотношением сигнал/шум по всему полю зрения 25 мм.

Фотоскопическая оптическая система большого диаметра

Оснащенная трубчатой линзой большого диаметра, которая расширяет оптический путь и обеспечивает бесперебойную работу с широкоугольными КМОП-матрицами, система NIB1000 обеспечивает поле зрения 25 мм (FOV) как для светлопольной, так и для флуоресцентной микроскопии.

Объективы с полем зрения 25 мм

Объективы с исключительной плоскостностью изображения обеспечивают высокое качество визуализации. Они полностью раскрывают потенциал объективов с полем зрения 25 мм, значительно повышая скорость сбора данных.

Идеальная платформа для визуализации живых клеток

Даже незначительные изменения температуры и вибрации в среде визуализации могут существенно повлиять на стабильность фокусировки. Система предотвращения смещения фокуса (Adaptive Focus Shift Prevention System, AFS) устраняет дрейф фокуса с помощью как статических, так и динамических измерений, позволяя проводить покадровую съемку живых клеток в течение нескольких дней или дольше с помощью светодиодного источника флуоресцентного света высокой яркости и системы культивирования клеток. NIB1000 — идеальный инструмент для визуализации в сложных и ресурсоемких экспериментах.

Система культивирования клеток

Система культивирования клеток, разработанная специально для визуализации живых клеток, обеспечивает стабильную среду для экспериментов с живыми клетками за счет точного контроля температуры платформы микроскопа и поддержания внутренней температуры, влажности и концентрации CO2 в камере для культивирования.

Стабильная и достоверная визуализация с помощью AFS

Стабильность фокуса является критическим фактором при визуализации живых клеток. Даже в условиях контролируемой температуры и влажности из-за колебаний температуры и вибрации могут происходить незначительные сдвиги в положении фокусировки микроскопа, что существенно влияет на долгосрочные наблюдения за живыми клетками. В NIB1000 реализована независимая конструкция фокусировки, позволяющая свести к минимуму влияние других механических компонентов на ось Z. Полностью переработанная адаптивная система фокусировки (AFS) оснащена адаптивным механизмом антифокусировки, исключающим смещение фокуса. Вы можете сохранять четкую фокусировку в любое время, даже при использовании объективов с большим увеличением и высокой числовой апертурой, а также передовых технологий визуализации, таких как сверхвысокое разрешение, конфокальная микроскопия и технология TIRF.

Усовершенствованная светодиодная система флуоресцентного освещения

ED 4 поддерживает до 4-канальной светодиодной подсветки и совместим с широко используемыми флуоресцентными красителями, ориентированными на длины волн возбуждения. Он обеспечивает высокую яркость, необходимую для рутинной экспериментальной флуоресцентной микроскопии. Долговечные светодиоды не требуют замены. По сравнению с традиционными ртутными лампами, он обеспечивает низкий уровень фотообесцвечивания и фототоксичности, что делает его идеальным для работы с живыми клетками.

Экологичный, энергоэффективный и с низким углеродным следом, он является идеальным источником света для микроскопа.

Интуитивно понятные и эргономичные элементы управления

NIB1000 сочетает в себе ряд интерактивных технологий, обеспечивающих точный контроль над визуализацией. Интуитивно понятный и удобный интерфейс управления микроскопом упрощает сложные процедуры, позволяя исследователям работать более эффективно и комфортно. Это помогает снизить утомляемость пользователя и свести к минимуму повреждение живых клеток.

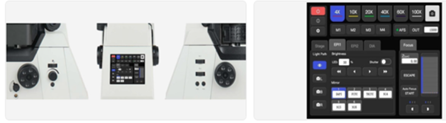

Сенсорная передняя панель NIB1000 улучшает взаимодействие пользователя с микроскопом, делая его более интуитивным, удобным и расширяемым. Кнопки, расположенные слева и справа, обеспечивают простое управление даже в темноте, позволяя исследователям больше сосредоточиться на своих экспериментах.

5,6-дюймовый сенсорный экран на передней панели управляет движением электрических компонентов, таких как револьверная головка объективов, колесо с двумя/одним флуоресцентным фильтром, конденсор, источник света, моторизованный предметный столик XY, скорость оси Z, световой путь, аварийный выключатель, клавиша FN и фокусировка объектива.

На дисплее в режиме реального времени отображается увеличение объектива, яркость проходящего света, флуоресцентные каналы, выходные порты, а также положение и скорость осей XYZ.

Высокоскоростное моторизованное управление

Значительно улучшена скорость работы и переключения объектива, фильтра, предметного столика XY и модуля наблюдения, что позволяет исследователям сосредоточиться на повторяющихся наблюдениях и получении изображений. Кроме того, джойстик обеспечивает свободное управление предметным столиком, позволяя управлять микроскопом так же естественно, как глазами и руками пользователя.

Джойстик со встроенной сенсорной панелью

Джойстик, оснащенный сенсорным экраном для управления основным блоком, позволяет регулировать скорость моторизованного предметного столика XY, моторизованную регулировку фокуса, функциональные клавиши FN и управление стабилизацией фокуса AFS.

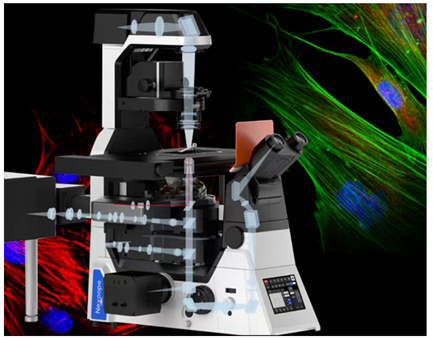

Превосходная оптическая система

Высококачественная оптическая система NIB1000 с коррекцией бесконечности поддерживает светлопольное, флуоресцентное, фазово-контрастное, дифференциально-интерференционно-контрастное, Хоффмана и другие передовые методы наблюдения.Независимо от метода визуализации, система позволяет получать яркие, оригинальные изображения с высоким соотношением сигнал/шум. Исследователи высоко ценят его исключительные оптические характеристики и стабильную надежность.

Фазовый контраст

Конденсор оснащен внутренним кольцом фазового контраста, которое позволяет плавно переключаться с наблюдения в светлом поле на фазовый контраст путем поворота револьверной головки конденсора. Полуапохроматический фазово-контрастный объектив обеспечивает четкое изображение с высокой контрастностью.

Флуоресценция

Новый набор фильтров обеспечивает степень блокировки OD6 в одноканальном флуоресцентном фильтре, что позволяет получать изображения с высоким соотношением сигнал/шум, подходящие для экспериментов с отдельными молекулами и клетками. Спектральная конструкция светового модуля охватывает широкий диапазон длин волн, а шестипозиционная револьверная головка с фильтрами позволяет удовлетворить различные требования к флуоресценции. Кроме того, мощный светодиодный оптоволоконный источник света обеспечивает яркое и безопасное освещение.

DIC

Высококачественная оптическая система DIC с широкой апертурой обеспечивает получение гладких, четких и детализированных изображений с высоким разрешением и контрастностью для каждого образца при любом увеличении.

Хоффман

Метод высококонтрастной фазово-контрастной визуализации для прозрачных неокрашенных образцов, таких как яйца. Компонент фазового контраста Хоффмана создает трехмерные изображения в виде проекционных теней. Направление контраста можно легко настроить для каждого отдельного образца.

Управление и анализ микроскопа NEXCOPE NOMIS PRO X

Программная платформа Nomis Pro X для NIB1000 объединяет управление оборудованием, получение и обработку изображений в одном приложении. Nomis Pro X делает работу с микроскопом максимально гибкой и удобной даже при выполнении сложных задач по визуализации. Кроме того, она обеспечивает быстрое и простое подключение оборудования и программного обеспечения.

Возможности обработки изображений включают в себя измерение и корректировку, фильтрацию, шумоподавление, деконволюцию и SIM-реконструкцию — все это разработано с учетом потребностей различных рабочих сред.

Многомерная визуализация

Вы можете настроить и сохранить параметры для различных задач визуализации, таких как многоканальная, многопозиционная визуализация, покадровая съемка или сшивка больших изображений.

Отображение многомерной визуализации

Визуализируйте многоканальную информацию, покадровую съемку, Z-стеки, позиционирование по осям X и Y, а также информацию о сшивании изображений в одном окне, что упрощает просмотр и анализ результатов экспериментов.

Высокоскоростное аппаратное управление

Программное обеспечение управляет различными компонентами электронного микроскопа, включая замену объективов, регулировку фокуса, замену конденсора и переключение флуоресцентного модуля.

Деконволюция

Позволяет корректировать размытие на 2D-изображениях. Процесс можно использовать повторно, а результаты корректировать на экране. 3D-деконволюция также применима для многомерной визуализации.

Исключительная масштабируемость системы

Адаптивная система предотвращения смещения фокуса (AFS)

Автоматически компенсирует смещение фокуса, вызванное перепадами температуры и механическими вибрациями.

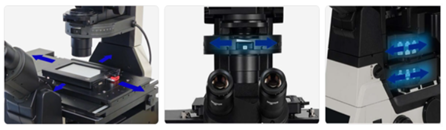

Устройство смещения предметного столика

Под предметным столиком расположен второй модуль флуоресцентной подсветки.

Моторизованный предметный столик

Высокоскоростной моторизованный предметный столик с точным контролем положения и шкалой сетки, обеспечивающий высокую повторяемость.

Ручной предметный столик

Большой ход позволяет полностью рассмотреть всю пластину с отверстиями, при этом можно использовать различные держатели платформы.

Система для культивирования клеток

Обеспечивает оптимальную температуру, влажность и концентрацию газов для культивирования клеток.

Система флуоресцентного светодиодного освещения

Совместима с широко используемыми флуоресцентными красителями, представленными на рынке. Готова к использованию, долговечна и экологична.

Конденсорная револьверная головка

Доступна в ручном и моторизованном вариантах; моторизованная версия автоматически переключается между семью положениями для различных режимов визуализации.
